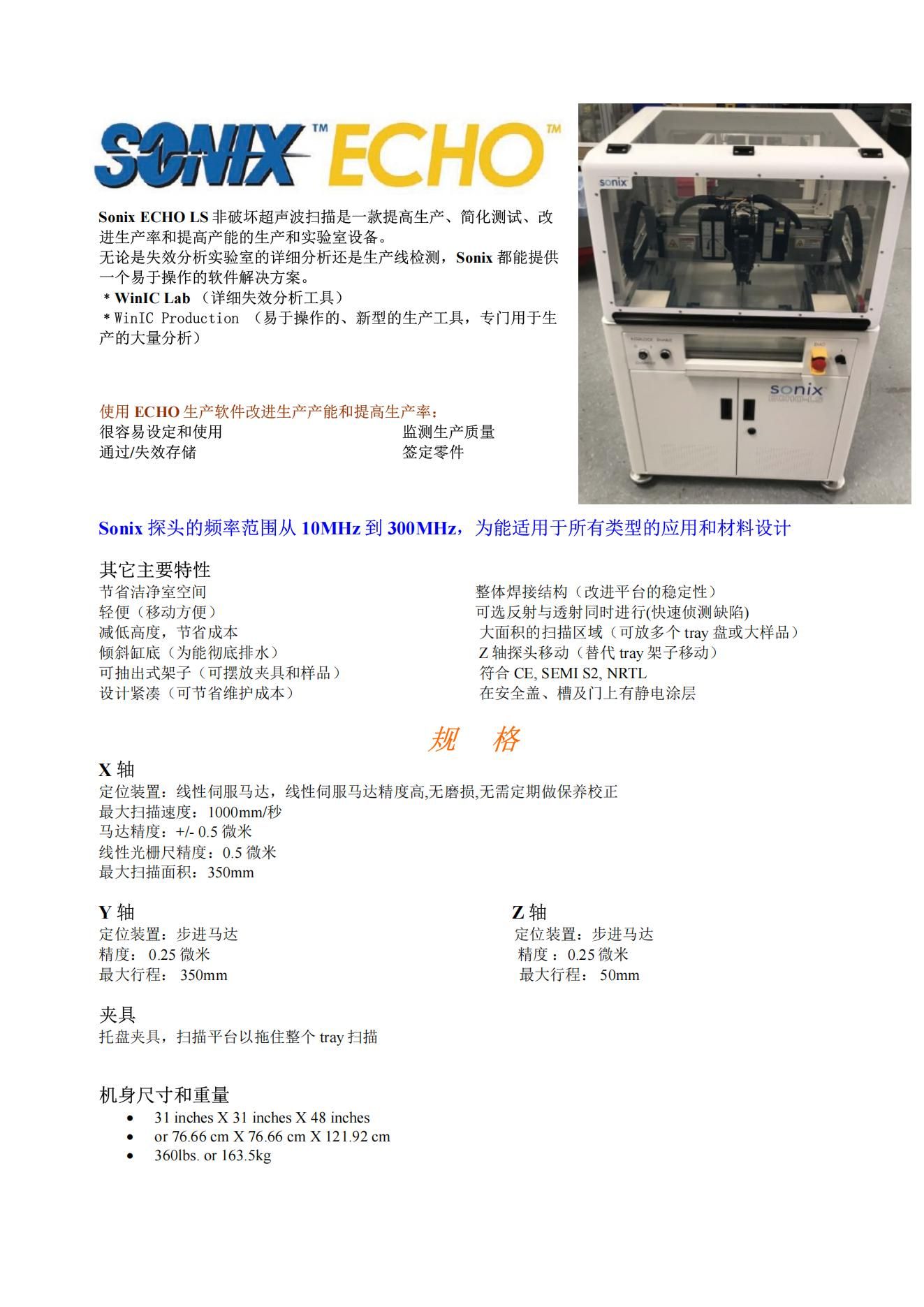

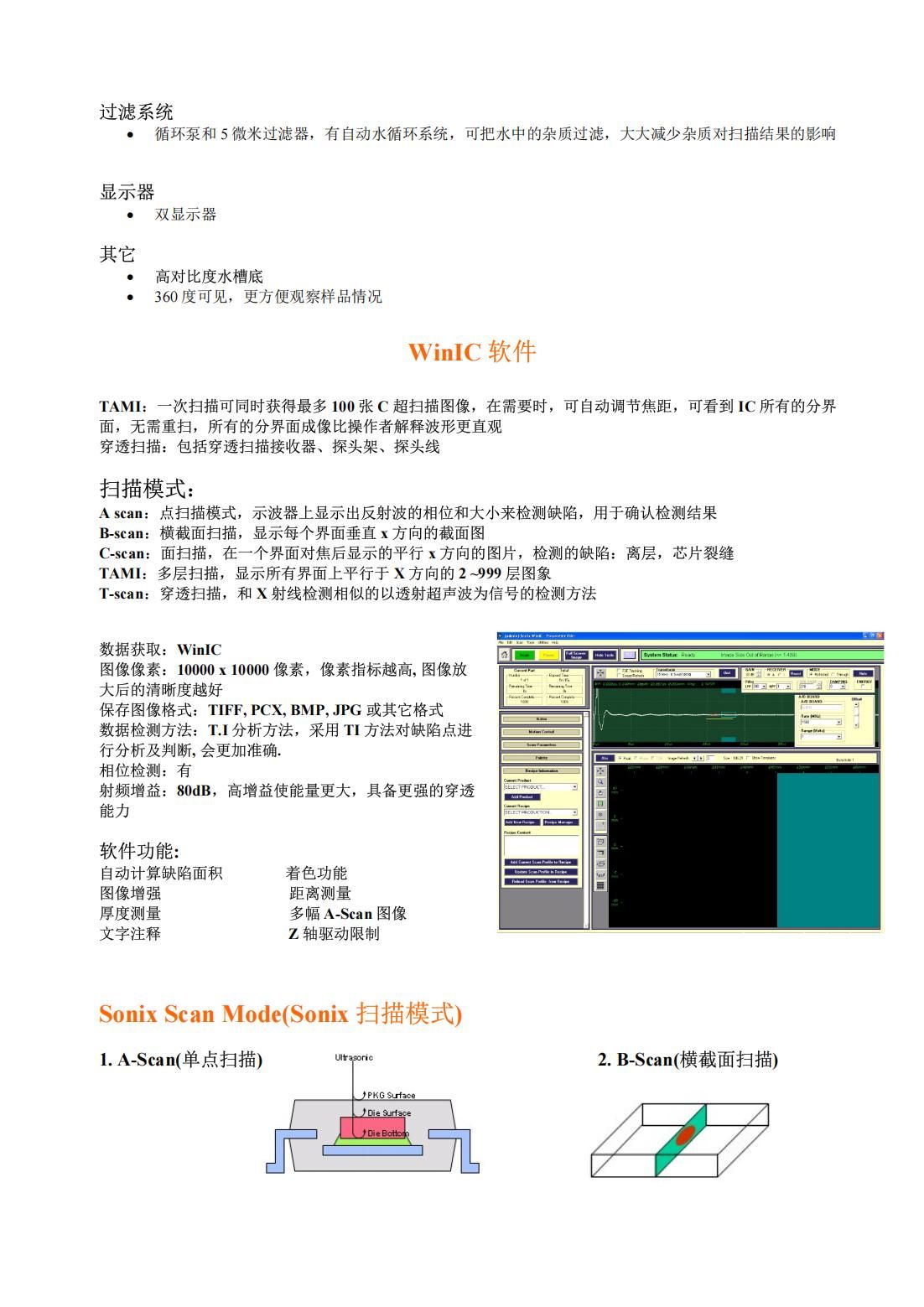

過濾系統
.     循環泵和 5 微米過濾器，有自動水循環系統，可把水中的雜質過濾，大大減少雜質對掃描結果的影響

顯示器
.     雙顯示器

其它
.     高對比度水槽底
.     360 度可見，更方便觀察樣品情況

WinIC 軟件
TAMI： 一次掃描可同時獲得*多 100 張 C 超掃描圖像， 在需要時，可自動調節焦距，可看到 IC 所有的分界 面，無需重掃，所有的分界面成像比操作者解釋波形更直觀
穿透掃描：包括穿透掃描接收器、探頭架、探頭線
掃描模式：
A scan： 點掃描模式， 示波器上顯示出反射波的相位和大小來檢測缺陷，用于確認檢測結果
B-scan： 橫截面掃描，顯示每個界面垂直 x 方向的截面圖
C-scan： 面掃描，在一個界面對焦后顯示的平行 x 方向的圖片，檢測的缺陷： 離層， 芯片裂縫
TAMI： 多層掃描，顯示所有界面上平行于 X 方向的2 ~999 層圖象
T-scan： 穿透掃描， 和 X 射線檢測相似的以透射超聲波為信號的檢測方法

數據獲�。� WinIC
圖像像素： 10000 x 10000 像素，像素指標越高, 圖像放 大后的清晰度越好
保存圖像格式： TIFF, PCX, BMP, JPG 或其它格式
數據檢測方法： T.I 分析方法，采用 TI 方法對缺陷點進 行分析及判斷, 會更加準確.
相位檢測：有
射頻增益： 80dB，高增益使能量更大， 具備更強的穿透 能力


軟件功能:
自動計算缺陷面積 圖像增強
厚度測量
文字注釋

著色功能
距離測量
多幅 A-Scan 圖像 Z 軸驅動限制

Sonix Scan Mode(Sonix 掃描模式)

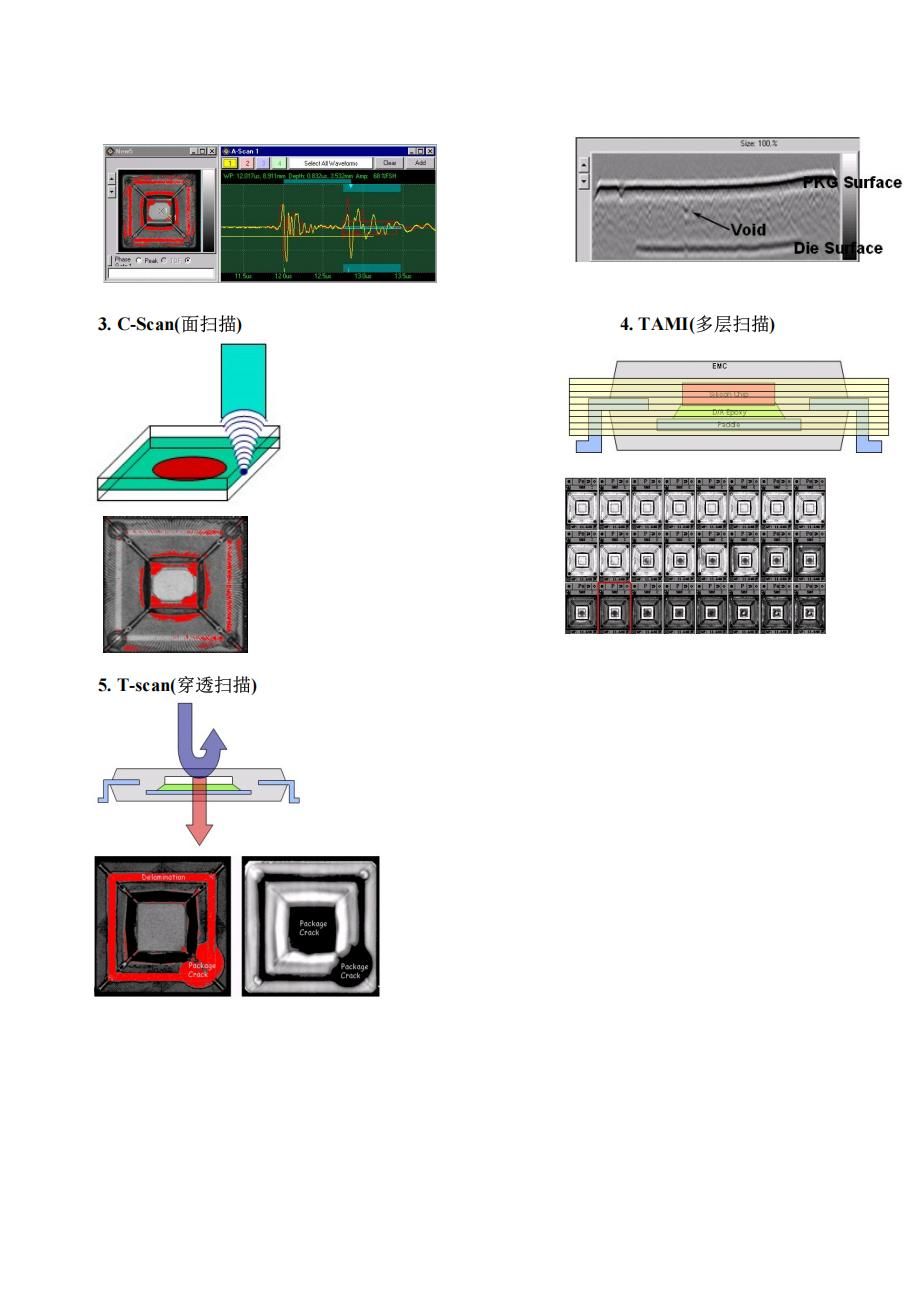

1. A-Scan(單點掃描)
2. B-Scan(橫截面掃描)
3. C-Scan(面掃描)
4. TAMI(多層掃描)
5. T-scan(穿透掃描)


應用領域及分析案例


目前用于電子封裝或組裝分析的主要是C模式的超聲掃描聲學顯微鏡，它是利用高頻超聲波在材料不連續界面上反射產生的振幅及位相與極性變化來成像，其掃描方式是沿著Z軸掃描X-Y平面的信息。因此，掃描聲學顯微鏡可以用來檢測元器件、材料以及PCB與PCBA內部的各種缺陷，包括裂紋、分層、夾雜物以及空洞等。如果掃描聲學的頻率寬度足夠的話，還可以直接檢測到焊點的內部缺陷。


典型的掃描聲學的圖像是以紅色的警示色表示缺陷的存在，由于大量塑料封裝的元器件使用在SMT工藝中，由有鉛轉換成無鉛工藝的過程中，大量的潮濕回流敏感問題產生，即吸濕的塑封器件會在更高的無鉛工藝溫度下回流時出現內部或基板分層開裂現象，在無鉛工藝的高溫下普通的PCB也會常常出現爆板現象。此時，掃描聲學顯微鏡就凸現其在多層高密度PCB無損探傷方面的特別優勢。而一般的明顯的爆板則只需通過目測外觀就能檢測出來。

非破壞性、無損傷檢測內部結構,可分層掃描、多層掃描,實施、直觀的圖像及分析,缺陷的測量及百分比的計算,可顯示材料內部的三維圖像,對人體是沒有傷害的,可檢測各種缺陷（裂紋、分層、夾雜物、附著物、空洞、孔洞、晶界邊界等） 晶元面處脫層,錫球、晶元、或填膠中之裂縫,晶元傾斜,各種可能之孔洞（晶元接合面、錫球、填膠…等）, 覆晶構裝之分析。
